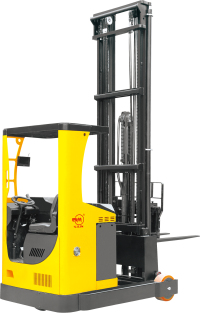

穩定性高
n 寬大而堅固的叉車底盤，保證了叉車足夠的穩定性；
n 起升高度可達9.5米；
n 采用優質的進口門架，提高門架的使用壽命和穩定性；
n 寬暢舒適的駕駛室和可調節式座椅，更加體現了本車的人性化設計；
n 采用雙電控控制，貨物的提升和叉車的行駛都可實現無級調速。
安全、高性能
n 高位限速設置，當貨叉起升到一定高度時，車輛行駛速度會自動下降，確保高空作業的安全；
n 全液壓助力轉向系統，使轉向靈活輕便；
n 前雙輪和后輪均采用液壓制動，驅動電機的制動由電控系統進行控制，使叉車的啟動、行駛和制動更加有效；、
n 驅動和轉向系統一體化設計。
電瓶操作更簡便
n 電瓶的安裝有兩種方式可供選擇：
（1）側面拉出，使電瓶的更換更加方便；
（2）電瓶的推出和拉近隨門架自動完成，便于日常維護。
可選配
n 電子轉向系統
n 電子多路閥與集中操作系統
n LCD顯示屏和攝像機
n 高度顯示，高度定位與高度選擇系統
1KG=2.205LB 1INCH=25.40MM
|
|
|
CQD20
|
CQD20H
|
|
驅動方式
|
|
電動
|
電動
|
|
駕駛方式
|
|
坐駕
|
座駕
|
|
額定載荷
|
Q（kg）
|
2000
|
2000
|
|
載荷中心距
|
c(mm)
|
600
|
600
|
|
前懸距
|
x(mm)
|
380
|
320
|
|
輪距
|
Y(mm)
|
1500
|
1500
|
|
自重（含蓄電池）
|
kg
|
3800
|
4300
|
|
軸負載，空載時前/后軸
|
kg
|
2410/1390
|
2660/1640
|
|
軸負載，貨叉前移，負載前/后軸
|
kg
|
710/5090
|
960/5340
|
|
軸負載，貨叉收回，負載前/后軸
|
kg
|
2120/3680
|
2370/3930
|
|
輪子
|
|
聚氨酯輪
|
聚氨酯輪
|
|
輪子尺寸-前輪
|
mm
|
Φ406x152
|
Φ406x152
|
|
輪子尺寸-后輪
|
mm
|
Φ340x104
|
Φ340x134
|
|
輪，前輪/后輪（x=驅動輪）
|
|
1×/2
|
1×/2
|
|
后輪輪距
|
b11(mm)
|
1130
|
1350
|
|
門架/貨叉—前/后傾角
|
α,β(°)
|
2,2
|
2.2
|
|
門架縮回時高度
|
h1(mm)
|
2240/2490/2740/2240/2740/3190
|
3390/3590/3890
|
|
自由提升高度
|
h2(mm)
|
0/0/0/1700/2100/2500
|
2700/2900/3200
|
|
起升高度
|
h3(mm)
|
3000/3500/4000/5000/6200/7400
|
8000/8600/9500
|
|
作業時門架最大高度
|
h4(mm)
|
3800/4300/4800/5800/7000/8200
|
8800/9400/10300
|
|
護頂架高度（駕駛室）
|
h6(mm)
|
2200
|
2200
|
|
座位高度/站立高度
|
h7(mm)
|
1068
|
1068
|
|
輪幅高度
|
h8(mm)
|
355
|
355
|
|
總體長度
|
l1(mm)
|
2450
|
2510
|
|
叉面長度
|
l2(mm)
|
1380
|
1440
|
|
車體寬度
|
b1(mm)
|
1260/1260
|
1510/1260
|
|
貨叉尺寸
|
s/e/l(mm)
|
40×120×1070
|
40×120×1070
|
|
叉架DIN 15 173，等級/類型A, B
|
|
2A
|
2A
|
|
叉架寬度
|
b3(mm)
|
928
|
928
|
|
貨叉外寬
|
b5(mm)
|
680
|
850
|
|
支腿內側寬度
|
b4(mm)
|
900
|
1090
|
|
前移距離
|
l4(mm)
|
600
|
600
|
|
軸距中心離地間隙
|
m2(mm)
|
80
|
80
|
|
通道寬度，托盤1000×1200（1200跨貨叉放置）
|
Ast(mm)
|
2880
|
2920
|
|
通道寬度，托盤800×1200（1200沿貨叉放置）
|
Ast(mm)
|
2930
|
2930
|
|
轉彎半徑
|
Wa(mm)
|
1820
|
1820
|
|
車體長度
|
l7(mm)
|
1950
|
1950
|
|
行駛速度，滿載/空載
|
Km/h
|
8./8.3
|
8/8.3
|
|
提升速度，滿載/空載
|
m/s
|
0.24/0.3
|
0.24/0.3
|
|
下降速度，滿載/空載
|
m/s
|
0.5/0.3
|
0.5/0.4
|
|
前移速度，滿載/空載
|
m/s
|
0.1
|
0.1
|
|
爬坡能力，裝載/空載
|
%
|
10
|
10
|
|
最大爬坡能力，滿載/空載
|
%
|
10
|
10
|
|
加速時間，滿載/空載
|
s
|
5
|
5
|
|
行車制動
|
|
液壓制動
|
液壓制動
|
|
驅動電機功率
|
kw
|
5
|
5
|
|
提升電機功率
|
kw
|
8.2
|
8.2
|
|
蓄電池標準
|
|
GB/T7403
|
GB/T7403
|
|
蓄電池電壓/額定容量
|
V/Ah
|
48/500
|
48/500
|
|
蓄電池重量
|
kg
|
880
|
880
|
|
蓄電池尺寸（長╳寬╳高）
|
mm
|
1220×344×727
|
1220×344×727
|
|
驅動控制方式
|
|
AC/DC
|
AC/DC
|
|
工作壓力
|
bar
|
160
|
160
|
|
流量
|
l/min
|
15
|
15
|
|
駕駛員耳邊噪音等級符合DIN12053
|
dB(A)
|
70
|
70
|
